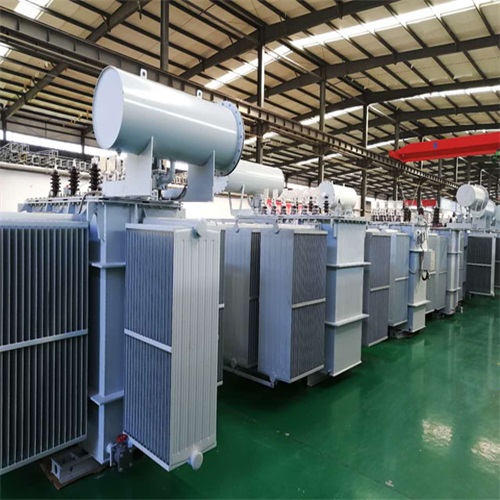

上海节能电力变压器全面解析

上海节能电力变压器是现代电力系统中的核心设备，通过优化设计、新材料应用和智能化控制，显著降低空载损耗和负载损耗，助力“双碳”目标实现。以下从技术原理、能效标准、选型应用及发展趋势等方面系统阐述。

---

一、上海节能技术原理与核心优势

1. 损耗降低机制

损耗类型	传统变压器	节能变压器	节能原理
空载损耗	硅钢片磁滞损耗高（如30ZH95）	非晶合金铁芯（Bs≥1.56T）	非晶合金原子无序排列，磁导率高，磁滞损耗降低70%~80%
负载损耗	普通铜线绕组（电阻率高）	扁平铜线/换位导线（截面积大）	增大导体截面积、优化绕组结构，降低电阻损耗；采用阶梯接缝铁芯减少涡流损耗
杂散损耗	结构设计粗放	激光焊接油箱、磁屏蔽结构	减少油箱及夹件中的漏磁通，降低杂散损耗30%以上

2. 典型节能效果

• 空载损耗：非晶合金变压器较S13型降低60%~80%（如100kVA变压器空载损耗从0.24kW降至0.08kW）。
• 负载损耗：S20型较S13型降低10%~15%（如400kVA变压器负载损耗从3.15kW降至2.7kW）。
• 综合能效：全生命周期（20年）内可节电10万~50万kWh（按0.8元/kWh计算，节省电费8万~40万元）。

---

二、能效标准与认证体系

1. 国内外标准对比

标准	中国（GB 20052-2020）	欧盟（EU 2019/1782）	美国（DOE 2016）
能效等级	1级（最高效）、2级、3级	Tier 1~Tier 3	EPAct 2005、NEMA TP-1
空载损耗限值	S20型较S13型降低15%	欧盟Tier 2较旧标准降低10%	最低能效标准（MEPS）要求
负载损耗限值	S20型较S13型降低10%	欧盟Tier 2较旧标准降低5%	满载效率≥98.2%（150kVA以上）
测试方法	100%额定电压、额定频率	参考IEC 60076-1	参考IEEE C57.12.90

2. 认证与标识

• 中国：通过CQC节能认证，贴“能效标识”（1级为深绿色）。
• 欧盟：CE认证+ERP能效标签（A+++~D级）。
• 美国：DOE认证+NEMA Premium标识。

---

三、选型与应用场景

1. 选型关键参数

参数	选择依据
容量	根据负载计算（考虑1.2~1.5倍裕量），例如驱动300kW电机需选≥400kVA变压器
能效等级	优先选1级能效（如S20、SCB18），长期运行场景（如数据中心）节电效益显著

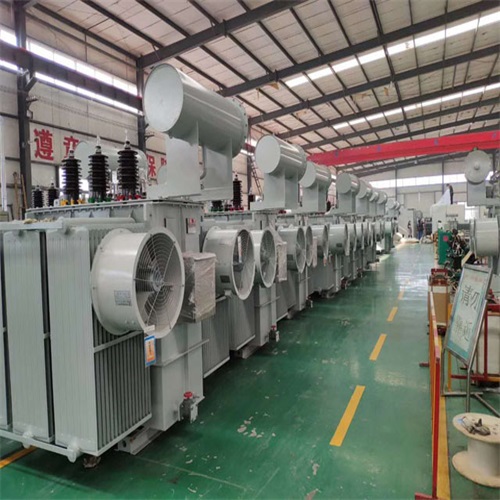

冷却方式	干式变压器（SCB系列）适用于室内，油浸式（S系列）适用于户外
调压方式	无励磁调压（±2×2.5%）或载调压（±5%），电网波动大时选有载调压

2. 典型应用场景

场景	推荐型号	节能优势
数据中心	SCB18-2000/10	干式设计防火防爆，全密封结构降低维护成本；1级能效年节电超10万kWh
新能源电站	S20-1600/35	宽温域运行（-40℃~+60℃），适应高海拔、强风沙环境；非晶合金铁芯降低空载损耗
城市轨道交通	地铁专用变压器	低噪声设计（≤50dB），智能温控系统延长寿命；负载率波动大时，有载调压稳定电压
工业园区	S13-1000/10	经济型节能方案，投资回收期≤3年；全密封结构免维护，适合粉尘环境

---

四、安装与运维要点

1. 安装规范

• 基础要求：混凝土基础水平度≤0.2%，固定螺栓扭矩符合设计值（如M20螺栓扭矩≥500N·m）。
• 电缆连接：
  • 高压侧采用全绝缘管母线，接触电阻≤5μΩ。
  • 低压侧使用铜排连接，截面积≥2倍电缆截面积。
• 散热要求：
  • 干式变压器周边预留≥800mm散热通道。
  • 油浸式变压器安装油位计、呼吸器，油枕容量≥10%油量。

2. 运维关键点

周期	维护内容
每日	检查温度（油浸式≤85℃，干式≤155℃）、运行声音、油位（油浸式）
每月	测试绝缘电阻（高压侧≥500MΩ，低压侧≥100MΩ）、紧固接线端子
每年	预防性试验（直流电阻不平衡率≤2%、变比误差≤0.5%）、清洗散热器
5年	吊芯检查（铁芯绝缘、绕组变形）、更换老化密封件（油浸式）

3. 故障处理

故障现象	可能原因	处理方法
变压器过热	负载过大、冷却系统故障、铁芯多点接地	降低负载、检修风机/油泵、铁芯接地处理
绝缘电阻下降	绕组受潮、绝缘老化	真空干燥处理、更换绝缘材料
局部放电超标	绕组尖角毛刺、绝缘纸破损	打磨尖角、更换绝缘纸
油质劣化	运行温度过高、进水	真空滤油、更换密封件

---

五、技术发展趋势

1. 新材料应用：
   • 高温超导材料：液氮冷却下实现零电阻，体积缩小50%，效率提升至99.5%（当前处于实验室阶段）。
   • 植物绝缘油：可降解、燃点高（>300℃），替代矿物油，环保性提升。
2. 智能化升级：
   • 集成传感器（温度、局放、振动），通过5G上传数据至云平台，实现故障预警。
   • 动态调压：根据负载实时调整电压，降低损耗（如夜间低负载时降压运行）。
3. 系统级节能：
   • 变压器与光伏/储能协同：通过能量管理系统（EMS）优化功率分配，减少变压器过载风险。
   • 柔性直流输电：用直流变压器替代交流变压器，降低换流损耗（适用于海上风电等场景）。

---

六、选型建议与经济效益分析

1. 选型策略

• 高负载率场景（如工厂、数据中心）：选S20/SCB18等1级能效变压器，投资回收期≤3年。
• 低负载率场景（如农村电网）：选S13型经济型节能变压器，平衡初期投资与长期收益。
• 特殊环境：
  • 高海拔（>3000m）：降容使用（容量降低1%/100m）或选加强绝缘型。
  • 腐蚀性环境：外壳采用316L不锈钢，涂覆防腐涂层。

2. 经济效益

• 案例：100kVA变压器，年运行8000小时，电价0.8元/kWh。
  • S13型空载损耗0.24kW，年耗电1920kWh，费用1536元。
  • S20型空载损耗0.08kW，年耗电640kWh，费用512元。
  • 年节电：1280kWh，年节省费用：1024元。
  • 投资回收期：S20较S13增配成本约8000元，回收期：7.8年（长期运行效益显著）。

---

七、总结

1. 核心价值：节能变压器通过新材料、新工艺降低损耗，提升电网效率，减少碳排放。
2. 选型关键：根据负载特性、环境条件、能效政策综合选择，优先选1级能效产品。
3. 运维重点：加强温度监控、绝缘检测和散热维护，延长设备寿命。

通过科学选型与精细运维，上海节能电力变压器可实现全生命周期成本最优，助力企业绿色转型。
